在2nn工艺制程的决战上，台积电又一次跑到了前边。
12月6日，据中国台湾媒体《经济日报》报谈，台积电已在新竹县的宝山工场完成2nm制程晶圆的试出产责任。 据悉，这次试出产的良品率高达60%，大幅超过了公司里面的预期规画。
值得一提的是，按照台积电董事长魏哲家曾在三季度法说会上的表态，2nm制程的阛阓需求精深，客户订单将来可能会多于3nm制程。
从当今已知信息来看，台积电依然缱绻了新竹、高雄两地的至少四座工场用于2nm制程的出产，在满产现象下，四座工场在2026年年头的2nm总产能将达12万片晶圆。
在三星工艺设备受挫，英特尔代工业务远景未卜的布景下，台积电在芯片代工行业中，依然获取压倒性上风。
门道押对了
自芯片代工行业参预先进制程后，2nm的节点就被无数合计是“决战节点”。
它的独特性在于，往时各家早已驾轻就熟的“FinFET架构”在这个看成下依然开动失效，CMOS器件与生俱来的“短沟谈效应”又一次被暴浮现来。
这里需要补充一个学问点：咱们常说的14nm、7nm工艺节点骨子指的是晶体管导电沟谈的长度（由于沟谈长度禁绝易被不雅测，业界频频用愈加直不雅且接近的栅极长度代指工艺节点）。
CMOS器件功能越复杂，晶体管的密度就会越大，这就势必需要沟谈长度越来越小。可问题是，跟着沟谈长度的镌汰，沟谈管中的源极和漏极的距离也会越来越短，因此栅极很难再保证对沟谈的截至技艺，也意味着栅极电压夹断沟谈的难度变大，即产生短沟谈效应，从而出现严重的电流表露。
为了惩处这个问题，华东谈主科学家胡正明在1999年提倡了“鳍式场效应晶体管”架构，也便是FinFET。在这个结构中，栅门被瞎想成了雷同鱼鳍状的3D结构，能够让晶体管沟谈长度减少的同期，大幅减少电流表露的问题。
FinFET架构的出现，让摩尔定律被续命快要20年，直到参预5nm工艺制程后，该架构也开动逐渐失效。
由此，GAAFET架构又被提倡来。与前者比较，GAAFET架构十分于将栅极的鳍片旋转90°，然后再在垂直方朝上分红了多条鳍片，来增多其与沟谈的搏斗面积。

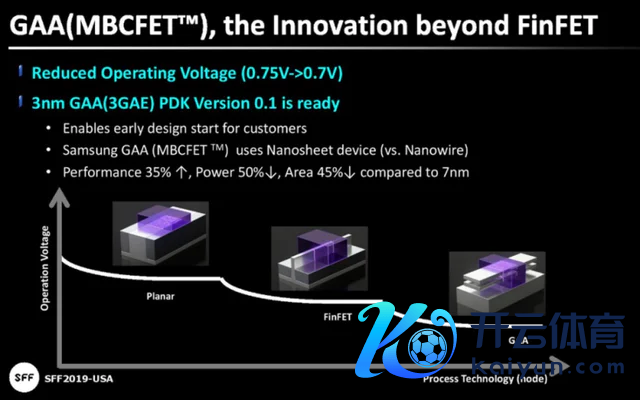

FinFET架构与GAA架构的辞别，三星半导体代工论坛
这条本事门道得到了业内的平凡招供，但却让代工难度呈指数级飞腾。
因此，当台积电在设备3nm工艺制程时，并莫得急于改用GAAFET架构，而是链接遴荐在FinFET结构上缝补缀补。应该说，台积电的本事还吊问常过硬的，从苹果的A17芯片算起，往时两年统统使用台积电3nm工艺代工的芯片王人莫得出现彰着的发烧或是高功耗的问题。
与此同期，由于FinFET工艺相配锻真金不怕火，台积电统统从事3nm代工的产线，其良率王人能达到80%以上，以致濒临90%。
比较于台积电的保守，三星则遴荐了“一步到位”，平直在3nm工艺节点上就改用GAAFET架构。但由于设备难渡过大且时候迫切，其3nm试出产的良率不及20%，根底无法知足量产需求。
这也平直导致了，台积电险些包揽了内行的3nm芯片产能，其三季度财报骄横，台积电期内的营收达到235.04亿好意思元，同比增长36.27%；净利润达到100.63亿好意思元，同比增长50.18%。
在3nm工艺代工赚得盘满钵满后，台积电在2nm工艺上的设备愈加洋洋纚纚。这也很好评释了，为什么让三星跌跟头GAAFET架构，台积电在试出产时，以致不错拿出优于预期的进展。
台积电还有敌手吗？
按照台积电此前公布的门道图，在一样功耗下，采选N2工艺的芯片在性能上将比N3E（第二代3nm工艺）栽种10%-15%。
天然听起来栽种有限，但台积电也提到过，在一样性能下，N2工艺的芯片将比N3E功耗欺压25%-30%，这关于破钞电子芯片厂商，尤其是SoC的瞎想厂商，眩惑力无疑是精深的。
不外，2nm工艺的代工价钱简略率也会相配贵，何况是往常破钞者王人能感知到的贵。
凭证中国台湾媒体的预测，台积电2nm单片晶圆的代工价钱可能会高达3万好意思元，比较之下，4nm工艺单片晶圆的价钱为1.5万好意思元，3nm工艺单片晶圆的价钱为1.85万好意思元。
这还莫得接头到芯片瞎想厂商的研发及流片资本。往时在28nm期间，芯片研发用度简略是5000万好意思元，鼓励到16nm时则被提到到1亿好意思元，再到5nm时，这项用度依然达到5.5亿好意思元。
瞻望2nm芯片的研发用度，可能高达数十亿好意思元。不错预念念的是，这些资本终将转念到破钞者头上。
2nm芯片的价钱如斯不菲，一方面是因为各个要领的资本王人在飞腾，另一方面亦然因为台积电在芯片代工行业中，依然造成了事实上的掌握。
仅在本年，台积电便两次提高其代工用度，不仅是对3nm工艺制程，以致早已锻真金不怕火、资本理当下落的5nm工艺制程的价钱亦被提高4%-10%。
那么在参预2nm工艺期间后，行业内还有能制肘台积电的力量吗？
三星电子方面，这家公司在3nm工艺制程上跌了个大跟头后，奋斗要在2nm工艺制程上完成追逐。此前业内就有神话称，三星电子依然有暂停3nm工艺设备，全力“All in”2nm工艺的缱绻。
接头到其位于华城的S3产线，在还未老成量产3nm晶圆前，就开动规画将接济升级为2nm工艺的配套接济，这种说法可能并非胡作胡为。
但按照三星电子的缱绻，其2nm产能至少要到2027年才能量产。
另一边的英特尔，天然依然完成18A工艺（等效2nm）的试出产责任，但被曝良率过低，且公司正处于涟漪期，量产时候亦然猴年马月。
以此来看，在2nm工艺制程的设备上，台积电的竞争敌手当今仍难以望其肩背，而关于卑劣厂商来说，将来十分长的一段时候内，只可肃静承受台积电的涨价。
